Cisco Packet Tracer : Load Balancing ECMP Menggunakan Static Route

Assalamu’alaikum semua! Pada kesempatan kali ini kita akan belajar bagaimana load balancing ECMP (Equal Cost Multi Path) pada Cisco Packet Tracer.

Apa itu ECMP?

Menurut Wikipedia, ECMP adalah salah satu teknik routing dimana penerusan paket ke satu tujuan dapat terjadi melalui beberapa jalur yang terbaik. Jadi jika salah satu jalur mengalami kerusakan atau gangguan, maka router akan secara otomatis menggunakan jalur yang terbaik. Kali ini kita akan menggunakan static routing dalam load balancing.

Topologi Jaringan

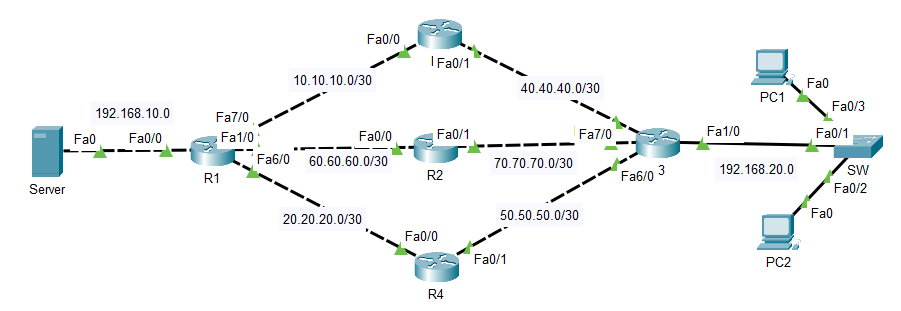

Topologi ini menggunakan 5 router yang saling terhubung dengan multiple path untuk mencapai redundancy dan load balancing.

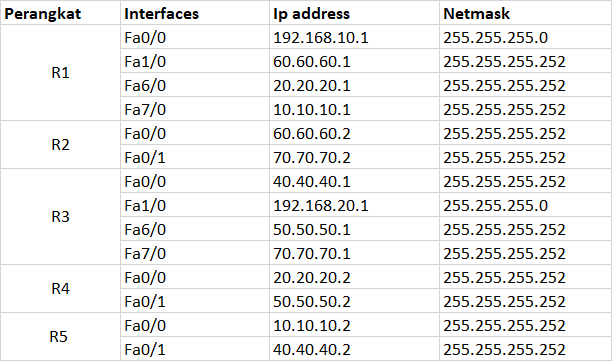

Tabel IP Address

Langkah 1: Konfigurasi IP Address Semua Perangkat

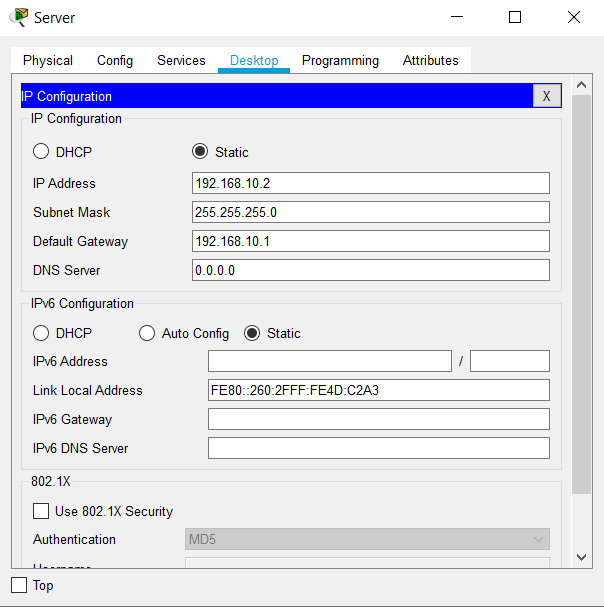

Server

Klik Desktop → IP Configuration:

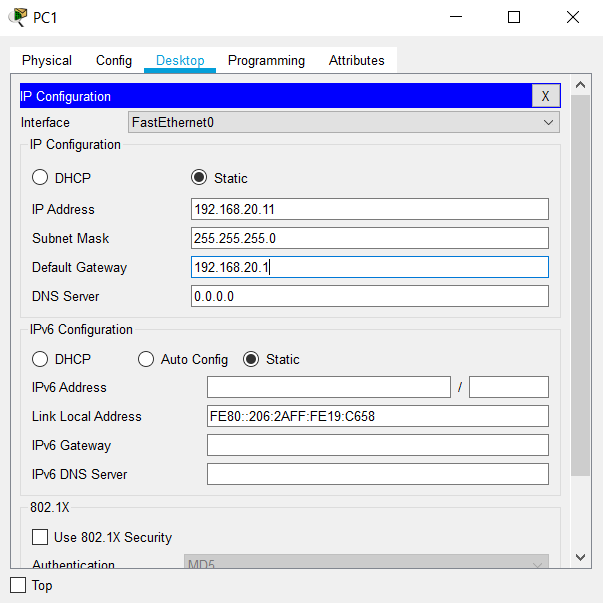

PC 1

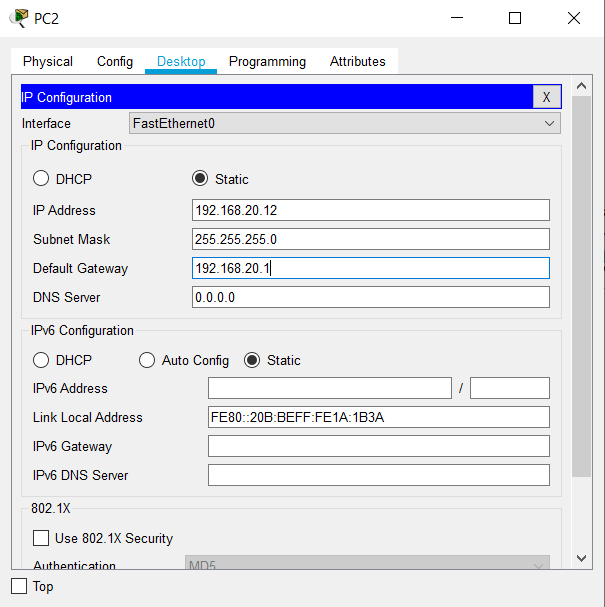

PC 2

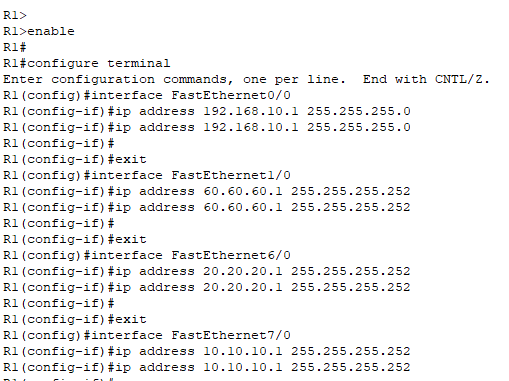

Router R1

Router R2

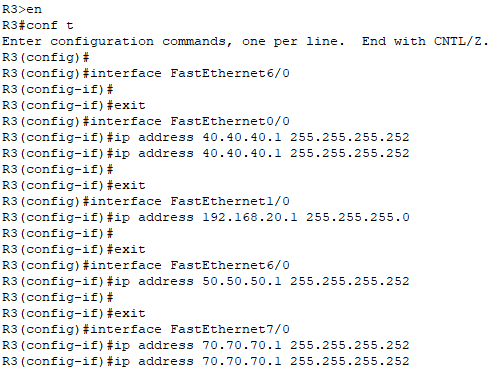

Router R3

Router R4

Router R5

Langkah 2: Konfigurasi Static Routing

Router R1

ip route 192.168.20.0 255.255.255.0 70.70.70.1
ip route 40.40.40.0 255.255.255.252 10.10.10.2
ip route 50.50.50.0 255.255.255.252 20.20.20.2
ip route 70.70.70.0 255.255.255.252 60.60.60.2

Router R2

ip route 192.168.10.0 255.255.255.0 60.60.60.1
ip route 192.168.20.0 255.255.255.0 70.70.70.1

Router R3

ip route 192.168.10.0 255.255.255.0 60.60.60.1
ip route 10.10.10.0 255.255.255.252 40.40.40.2
ip route 60.60.60.0 255.255.255.252 70.70.70.2
ip route 20.20.20.0 255.255.255.252 50.50.50.2

Router R4

ip route 192.168.10.0 255.255.255.0 20.20.20.1
ip route 192.168.20.0 255.255.255.0 50.50.50.1

Router R5

ip route 192.168.10.0 255.255.255.0 10.10.10.1
ip route 192.168.20.0 255.255.255.0 40.40.40.1

Langkah 3: Pengecekan

Lakukan pengujian konektivitas dengan ping dari PC 1 ke Server atau PC 2:

Perintah untuk verifikasi:

# Cek routing table
show ip route

# Test konektivitas
ping [destination_ip]

# Trace route untuk melihat jalur yang dilewati
tracert [destination_ip]

Cara Kerja ECMP

Dengan konfigurasi di atas, router akan mendistribusikan traffic secara merata melalui beberapa jalur yang memiliki cost yang sama (equal cost). Keuntungannya:

• ✅ Load Balancing - Traffic terdistribusi ke multiple path
• ✅ Redundancy - Jika satu link down, traffic otomatis pindah ke jalur lain
• ✅ Optimalisasi Bandwidth - Semua link digunakan, tidak ada yang idle
• ✅ High Availability - Network tetap berjalan meski ada link failure

Kesimpulan

Load balancing dengan ECMP menggunakan static route di Cisco dapat meningkatkan performa dan keandalan jaringan. Teknik ini sangat berguna untuk jaringan yang membutuhkan high availability dan optimal bandwidth utilization.

---

Sekian tutorial kali ini, semoga bermanfaat! 😊
